迈瑞凯吸盘类型介绍

昆山迈瑞凯精密工业有限公司，自2014年成立以来，一直由华俊义先生担任法定代表人，引领公司不断向前发展。迈瑞凯专注于

光伏伯努利吸盘、针式吸盘研发生产及销售，是一家具有10年经验的生产厂家，自主研发生产，公司秉持创新精神，不断优化产

品性能，提升产品竞争力。

昆山迈瑞凯精密工业有限公司在真空吸盘领域拥有很高的声誉。作为一家专业的研发制造厂商，公司为客户提供了包括伯努利吸

盘、针式吸盘、海绵吸盘等在内的多种产品，以及完整的自动化真空系统解决方案。

昆山迈瑞凯的吸盘有以下几种类型：

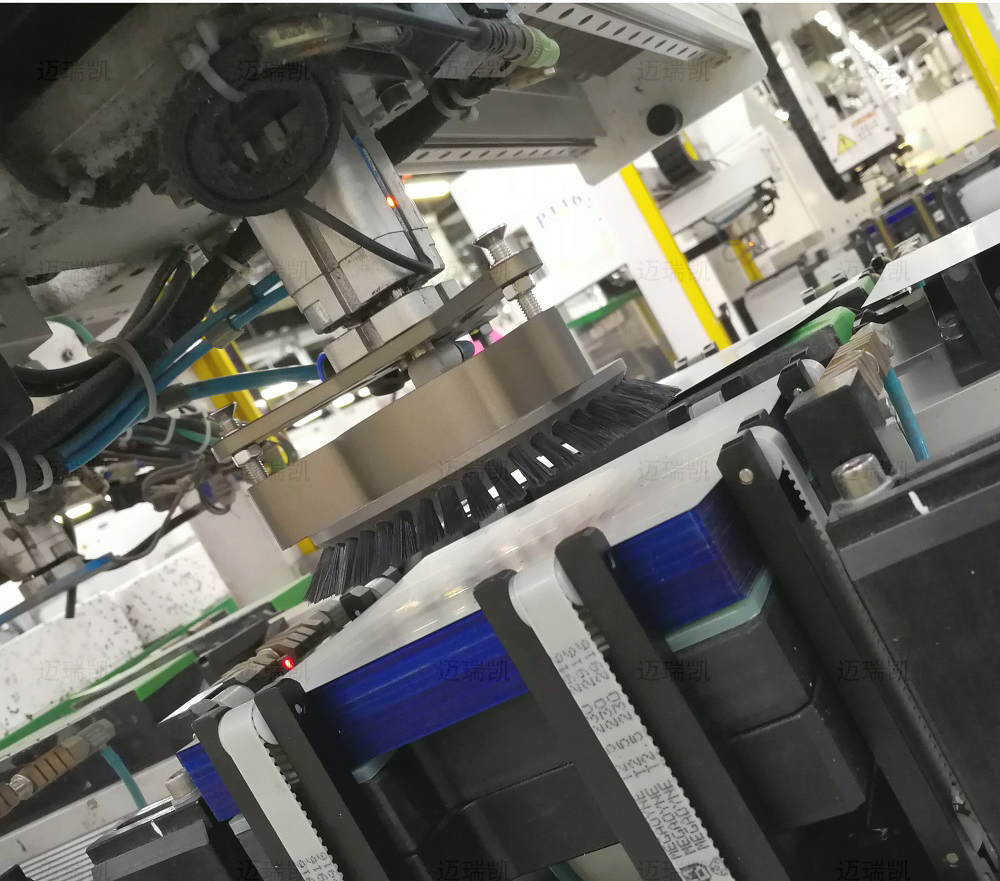

一、毛刷吸盘：作为伯努利吸盘的初代产品，最早用来吸取电池片/硅片，也为伯努利吸盘以后的升级发展奠定了不可磨灭的基础。

毛刷吸盘只有一个120mm的尺寸，底部为毛刷，回弹性好，适用于156*156的电池片/硅片。

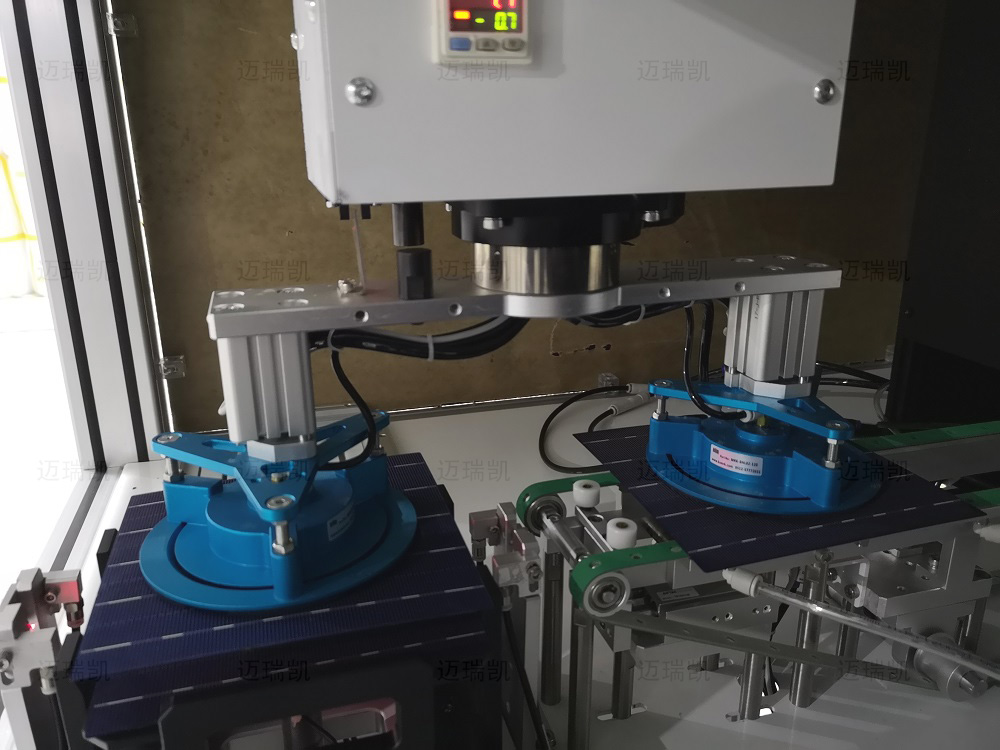

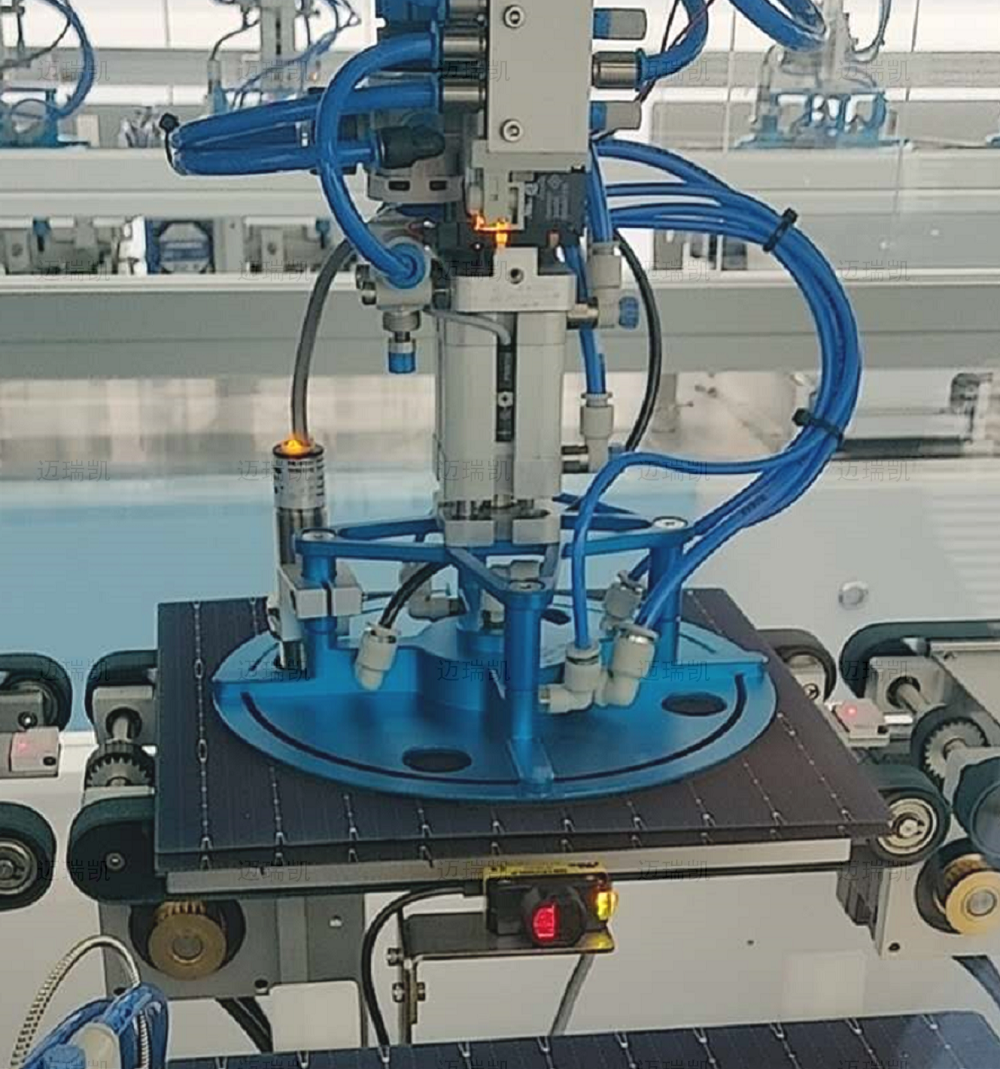

二、负压检测吸盘：主要为迈瑞凯的伯努利吸盘02款系列，最开始的156*156的光伏电池片/硅片，用的型号是MRK-BNL02-120，

可谓是风靡一时，让伯努利吸盘在光伏行业大火了一把，随着电池片/硅片的尺寸不断加大，用来吸附180-210的片子，推出的

MRK-BNL02-180伯努利吸盘也广受欢迎。

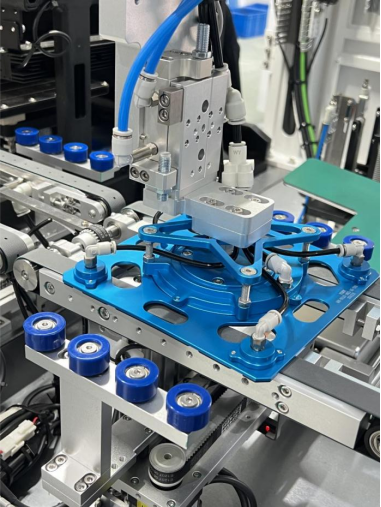

三、02款方形伯努利吸盘：随着光伏行业每家机型的更新迭代，倡导的降本增效理念，对电池片碎片率的要求越来越高，片子也是

越做越大，越做越薄，原本使用的圆形伯努利吸盘基本不能满足大众需求，因为圆形的吸盘吸取方形的电池片，片子的四个角是没

有吸住的，增加了碎片的风险，我们也是顺应客户的需求，不断的推陈出新，根据电池片的尺寸，推出了150*150、160*160、

170*170、180*180、190*190、200*200的02款方形吸盘，常用的吸盘型号有MRK-BNL02-180Z5-170D-V01、

MRK-BNL02-180Z5-172D；能满足各种电池片尺寸的需求，在选取吸盘的时候，吸盘与电池片尺寸单边相差10-15mm的吸取效

果为佳，尽可能的降低碎片率，提高吸取效率及搬运的稳定性，改善因惯性导致脱落或偏移。

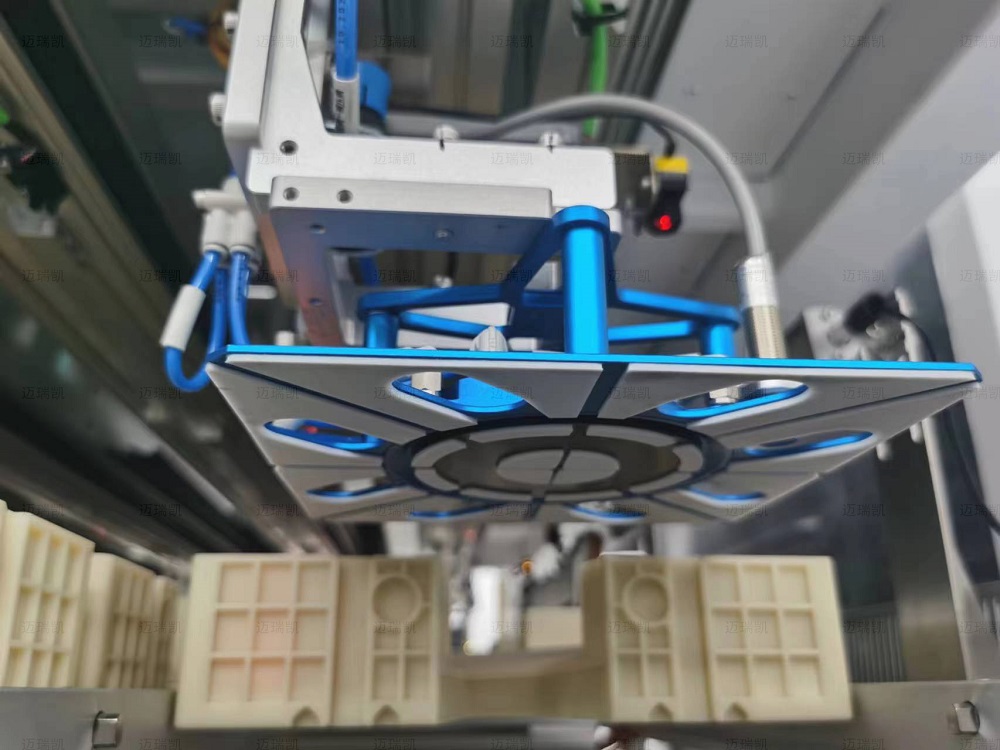

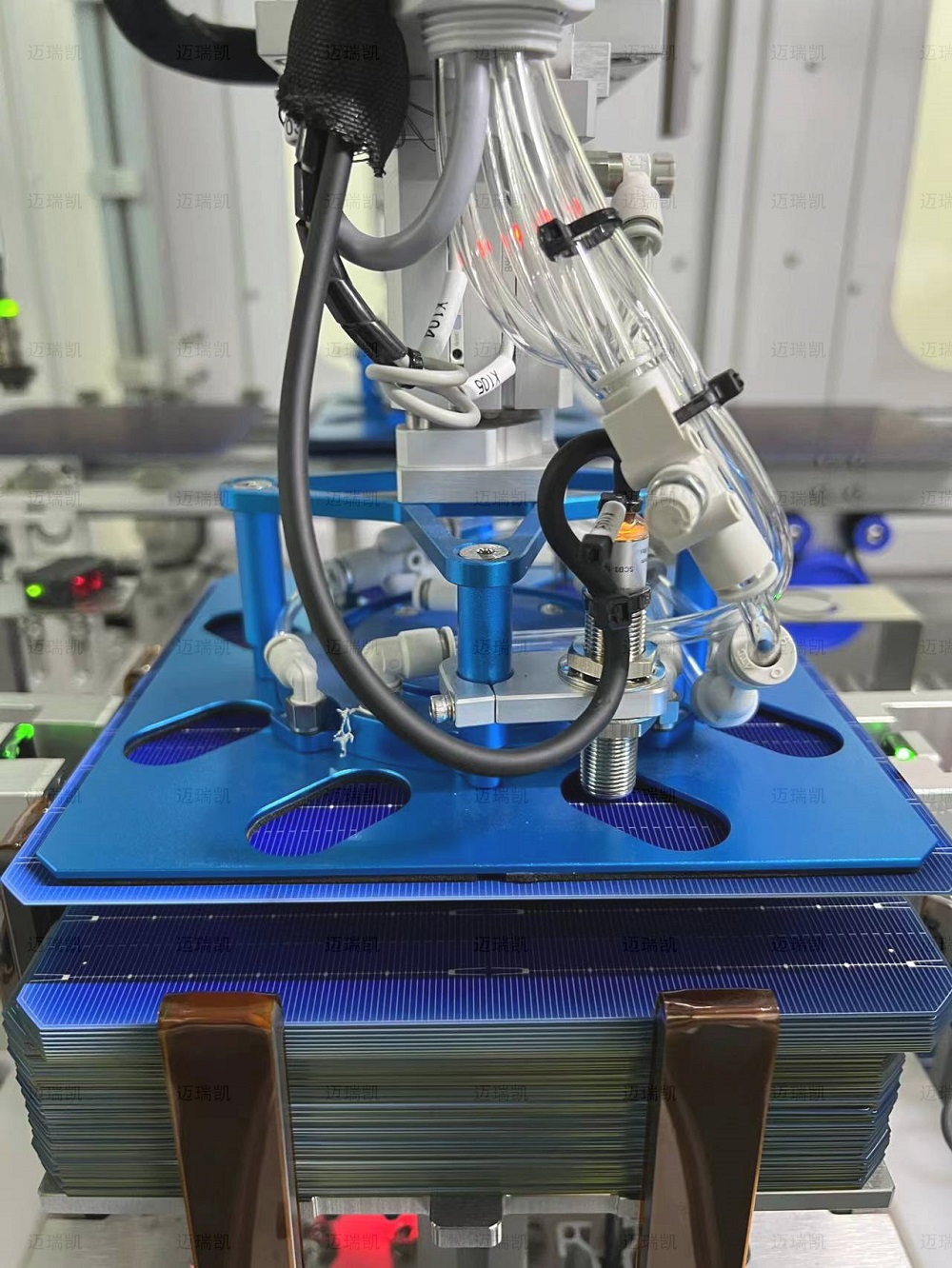

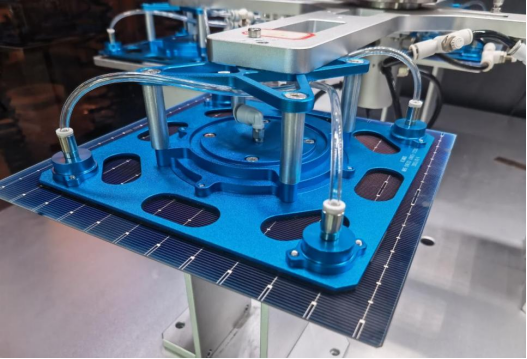

四、02款五芯组合吸盘：这是在02款方形吸盘的基础上进行升级的，采用4+1的芯体模式，即中间一个大芯子，加上四个角上各

一个小芯子，常用的五芯组合吸盘型号为MRK-BNL02-180Z5-172A1,提高吸盘吸取时的稳定性，改善硅片四角垂边的隐患。

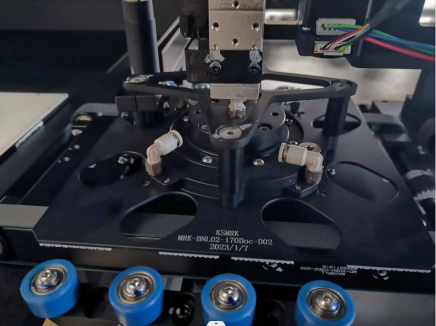

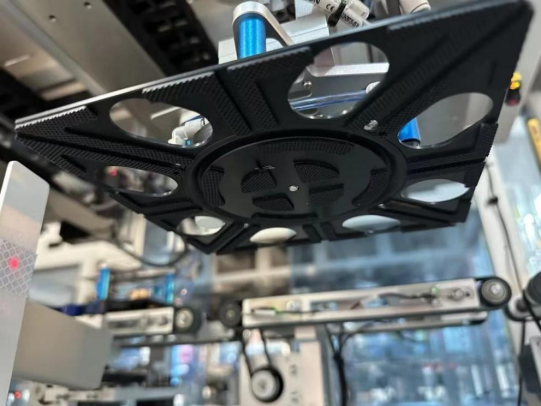

五、方形全排气吸盘：整圈出气，吸附高度高；吸放片速度快；吸力更均匀；底部防静电黑色发泡网硅胶，防静电又防滑。常用的

吸盘型号为：MRK-BNL02-170Doc-M4-V02、MRK-BNL02-190Doc-M4-V02。

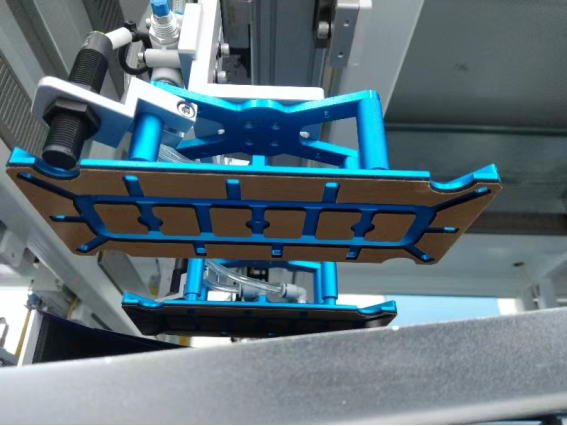

六、半片侧边进气吸盘：硅片有整片吸取的需求，同时也会有半片的需求，比较多的半片硅片尺寸为180*91mm和210*105mm

我们用的比较多的吸盘尺寸为170*70和180*80，吸盘型号为MRK-BNL10X-170X70-BHM-V01和MRK-BNL10X-180X80-BHM

-V04,吸盘的四周加槽，有助于气体向上排放，减少对临近硅片的干扰。

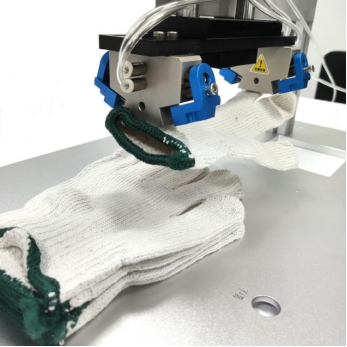

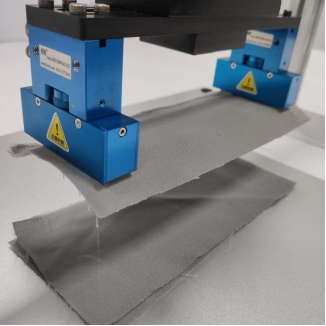

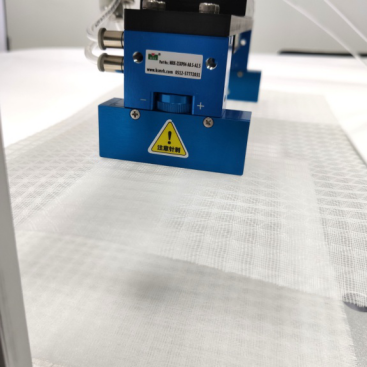

七、夹爪系列 多针精密款T型针式吸盘MRK-ZSXP04-T-0.8-L70：主要是用来抓取布料、海绵、鞋垫等透气轻型产品。吸盘采用

调节滚轮，调节针体行程，满足产品单层或多层抓取；针的垂直行程大概为2.5mm左右内置焊接针板和传动轴承，从而加强针体

稳定性，降低摩擦系数，增加使用寿命。

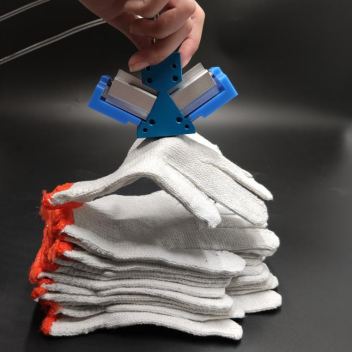

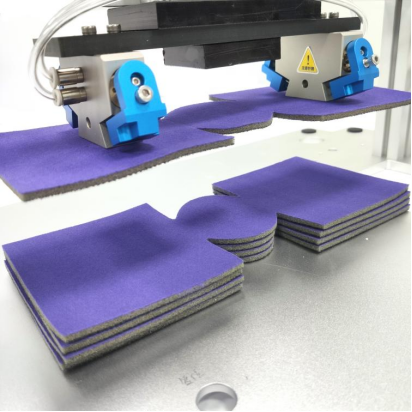

八、针爪系列轻便款W型针式吸盘MRK-ZSXP03-W-1.2-N8：用来抓取手套、海绵之类稍微厚一点的轻型产品。吸盘采用调节螺

母，调节针体行程，满足产品单层或多层抓取；针的垂直行程大概为3mm左右；整体采用双导柱平衡调节，限位槽导正，耐磨性

铁氟龙，使得吸盘高达500W次工作寿命。

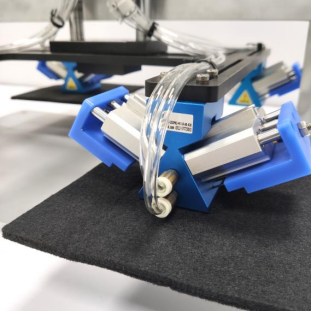

九、夹爪系列重载款V型针式吸盘MRK-ZSXP02-V-1.2-N10：主要用来抓取汽车内饰件，手套、海绵等轻型透气产品。吸盘采用

双杆加强型气缸，单个吸盘载重可达4kg，合适大件物料搬运，针的垂直高度可调，最长可达5mm，满足产品单层或多层的抓取。

                             总之，昆山迈瑞凯精密工业有限公司以其卓越的产品质量和专业的服务，赢得了广大客户的信赖和好评。未来，公司将继续秉承

“质量为本，客户至上”的经营理念，不断提升自身实力，为客户提供更加优质的产品和服务。
